Durk
Durk som fyller varje funktion

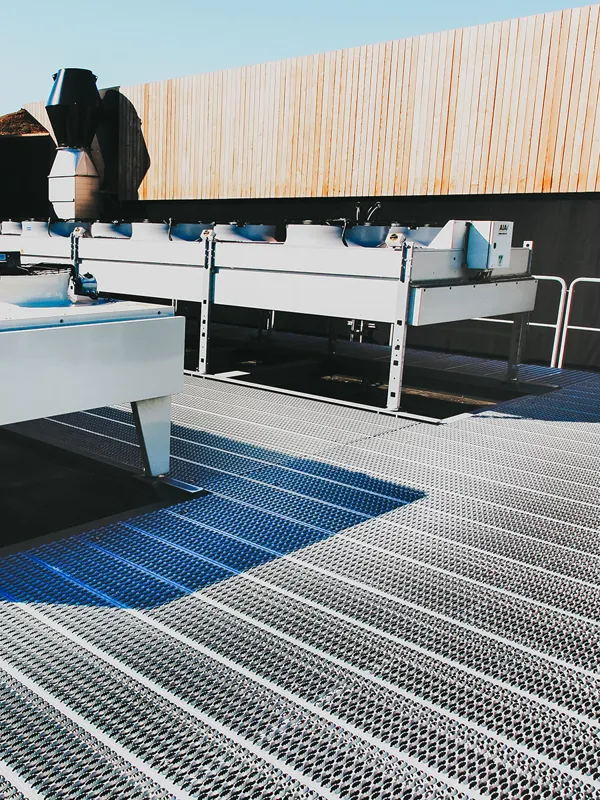

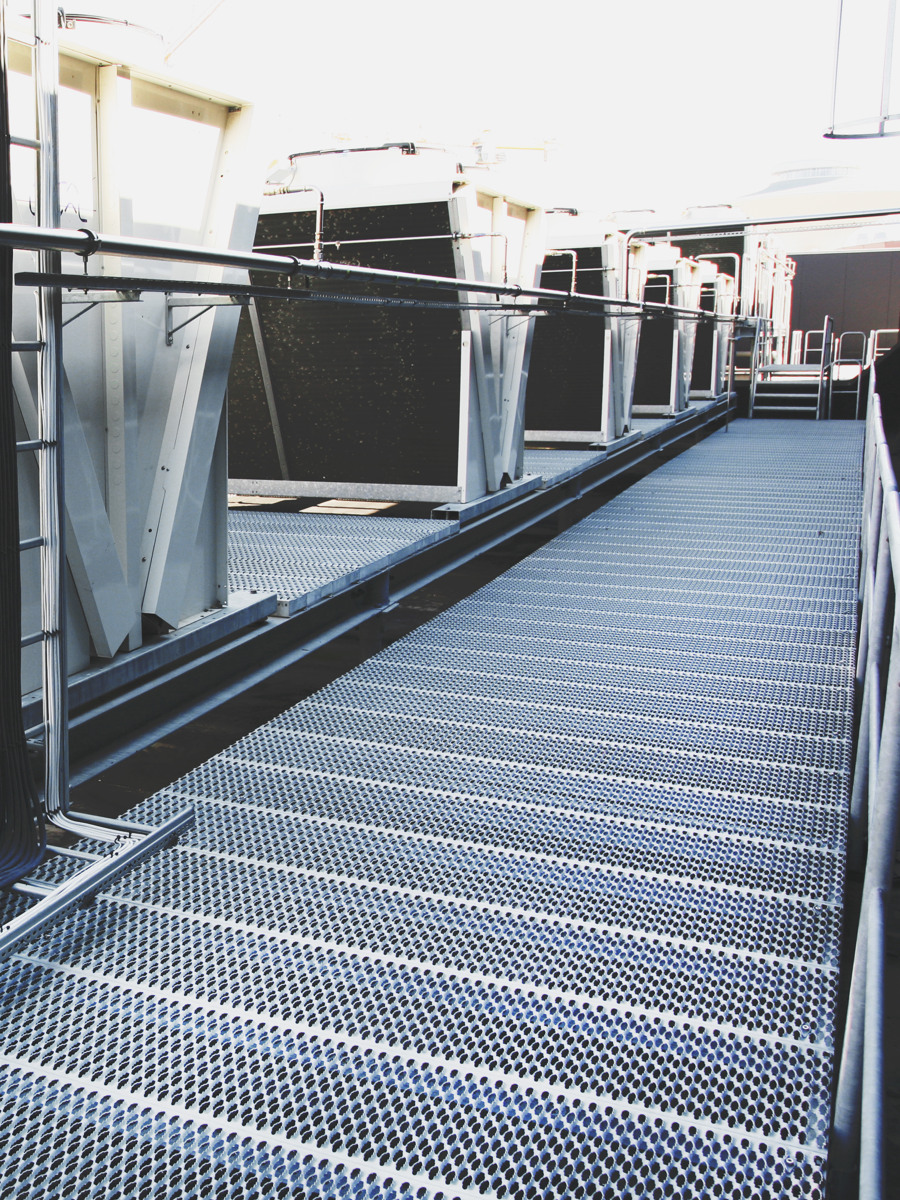

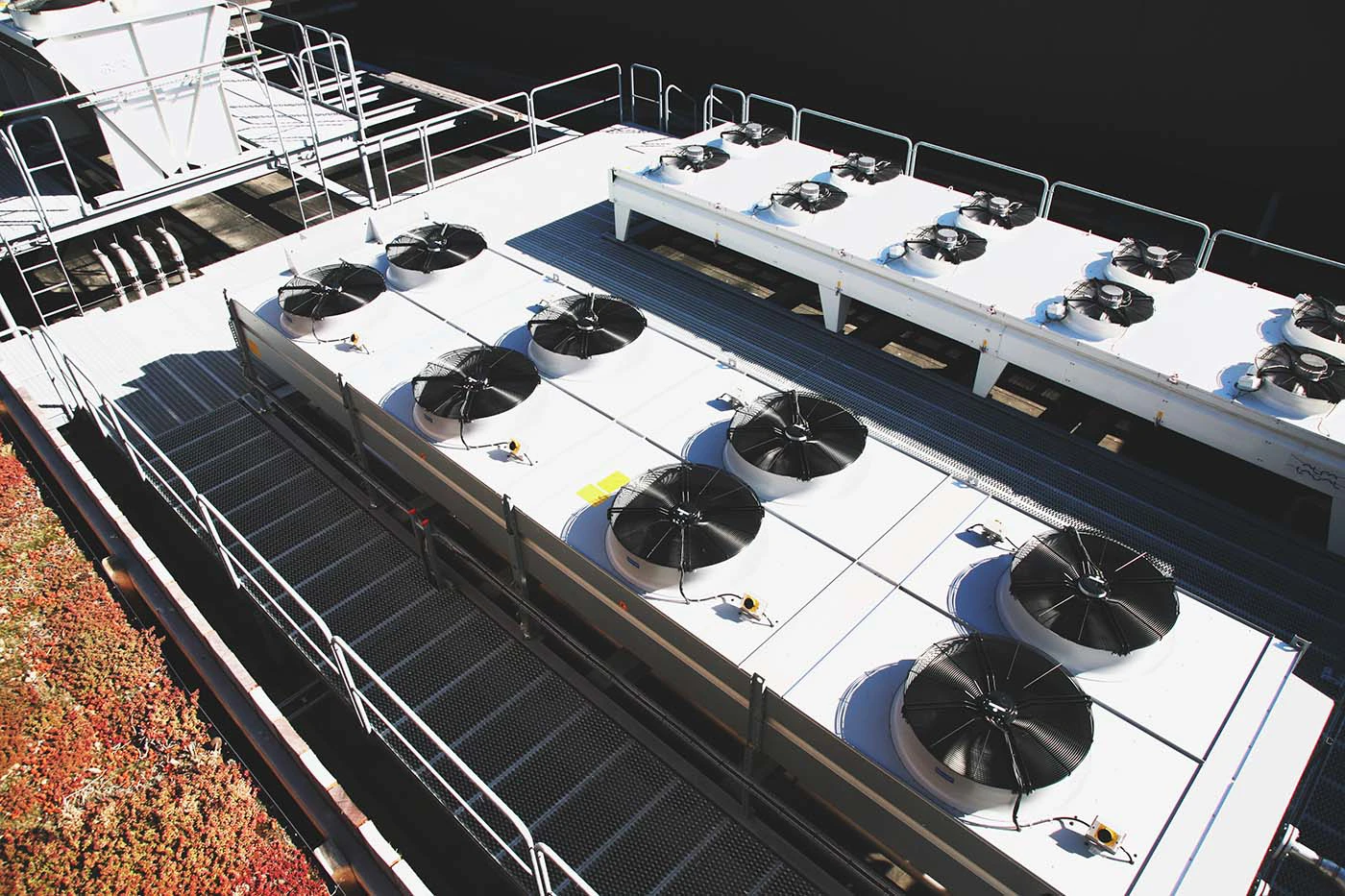

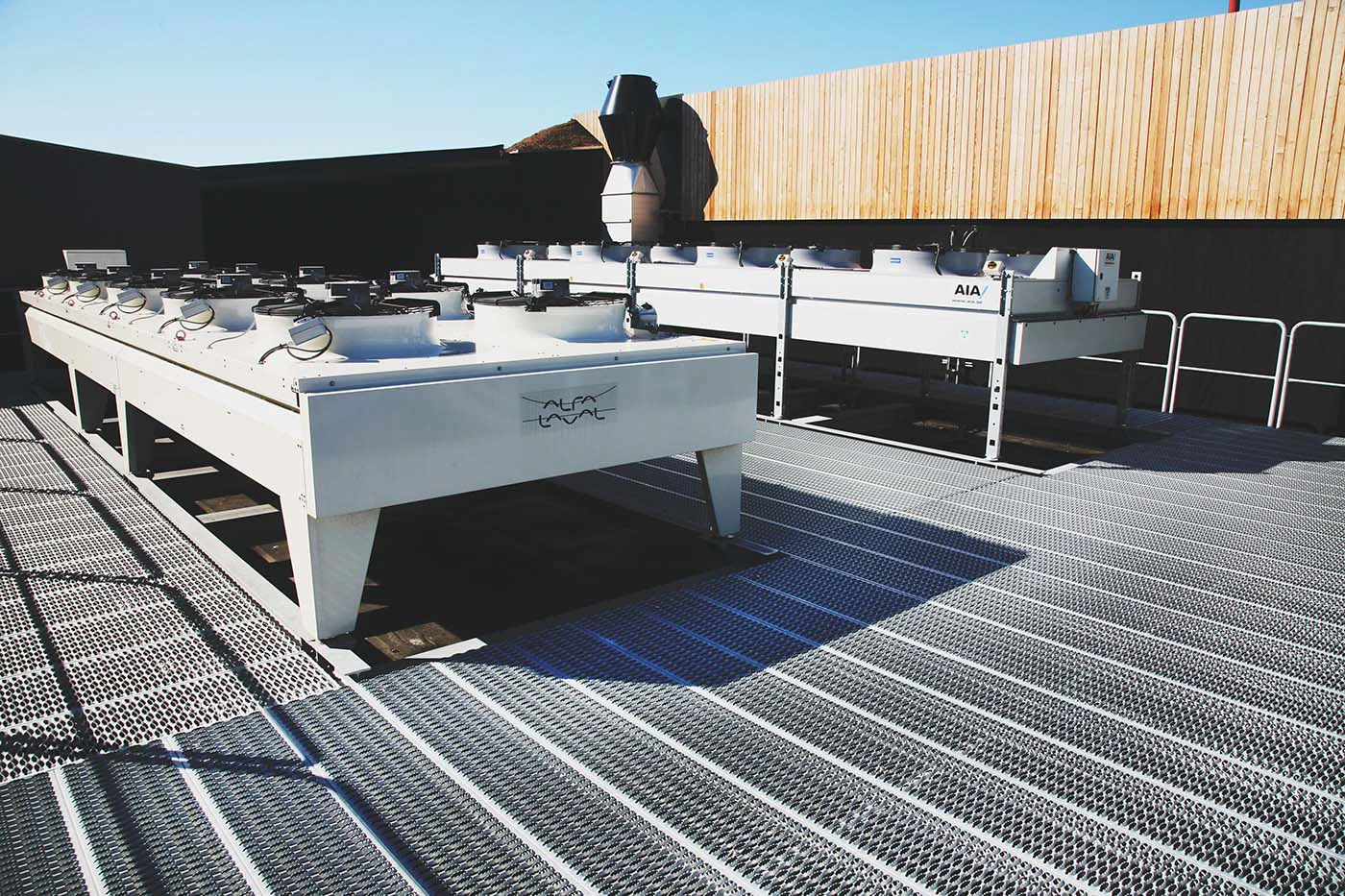

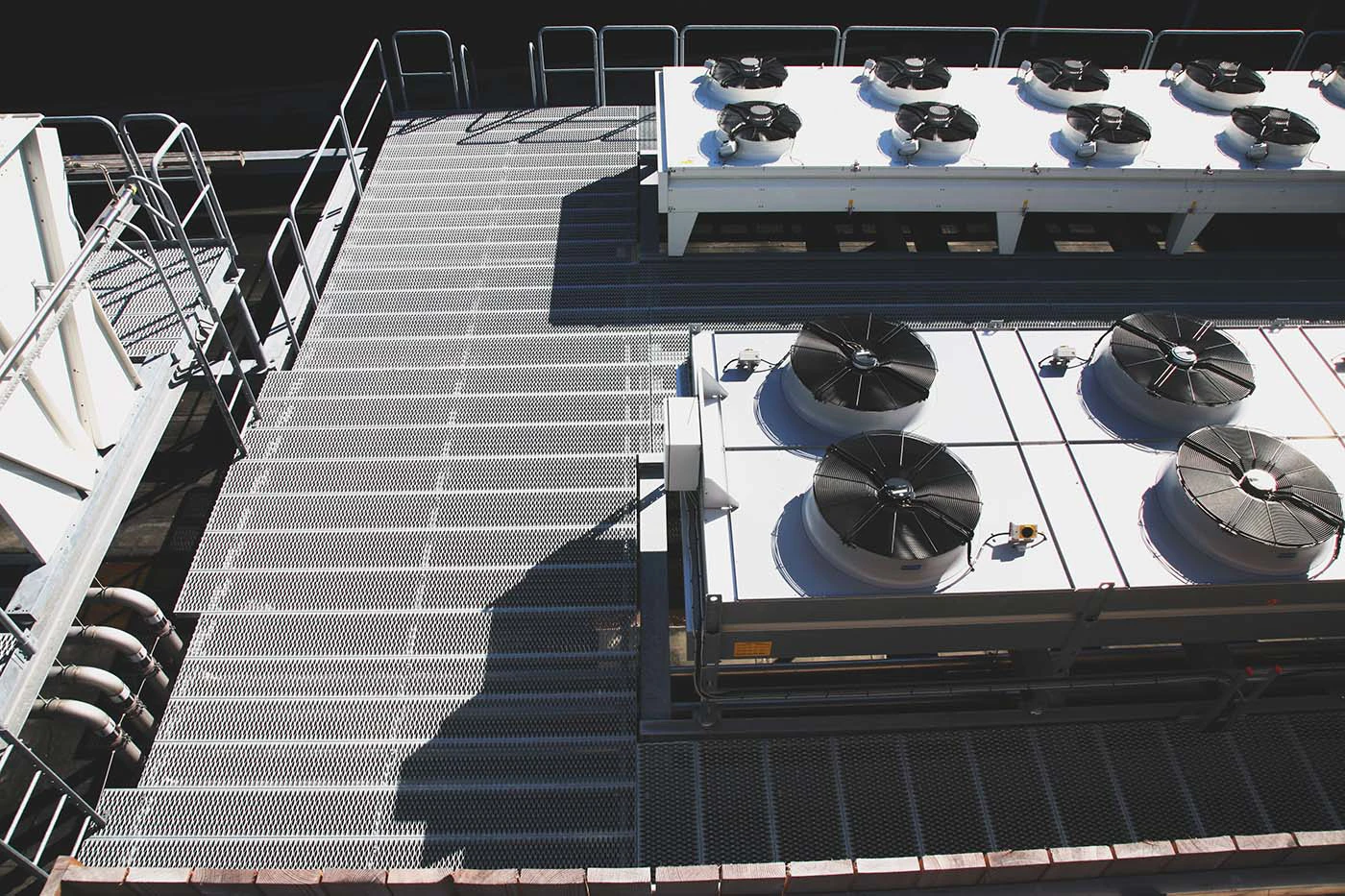

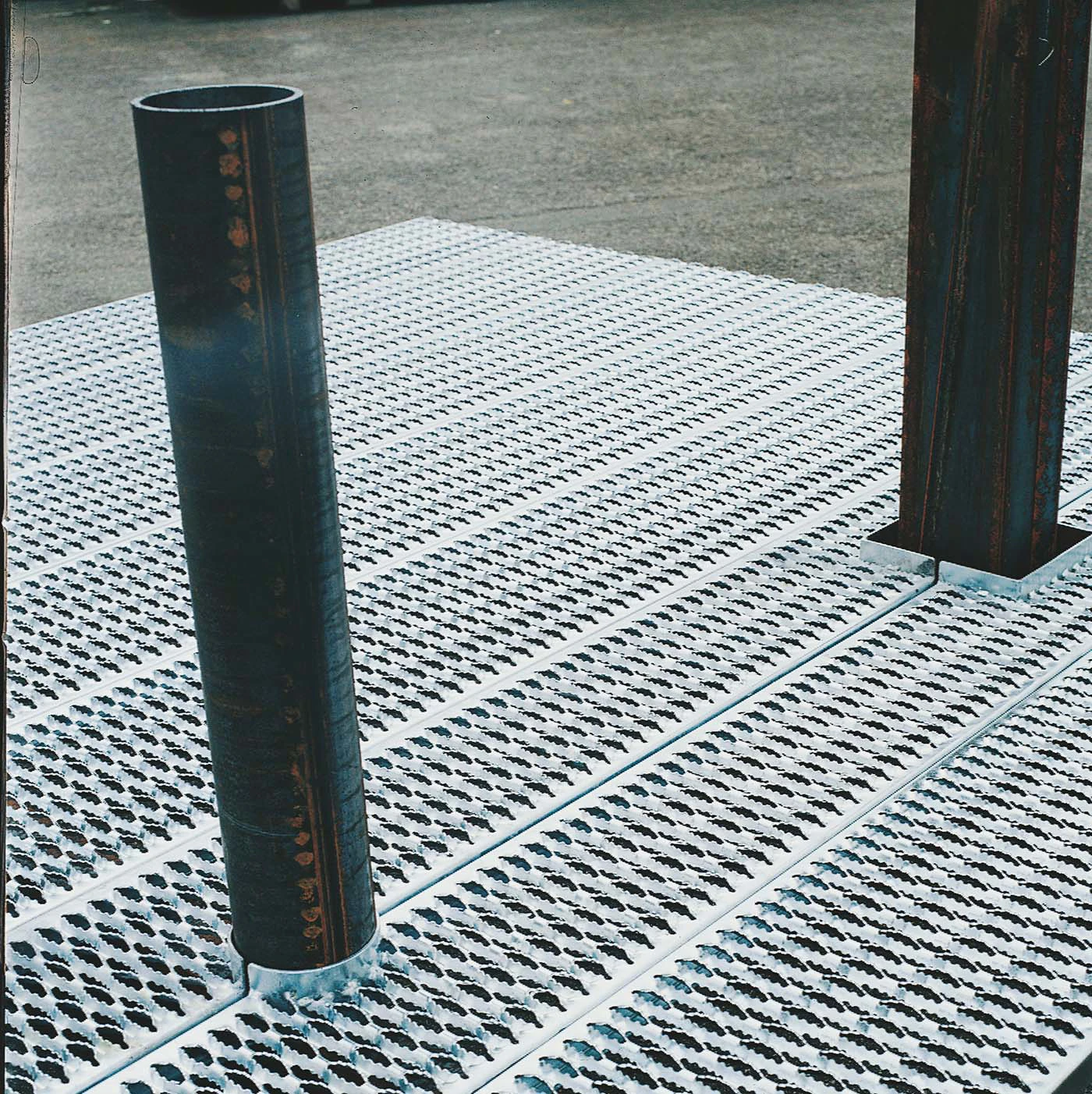

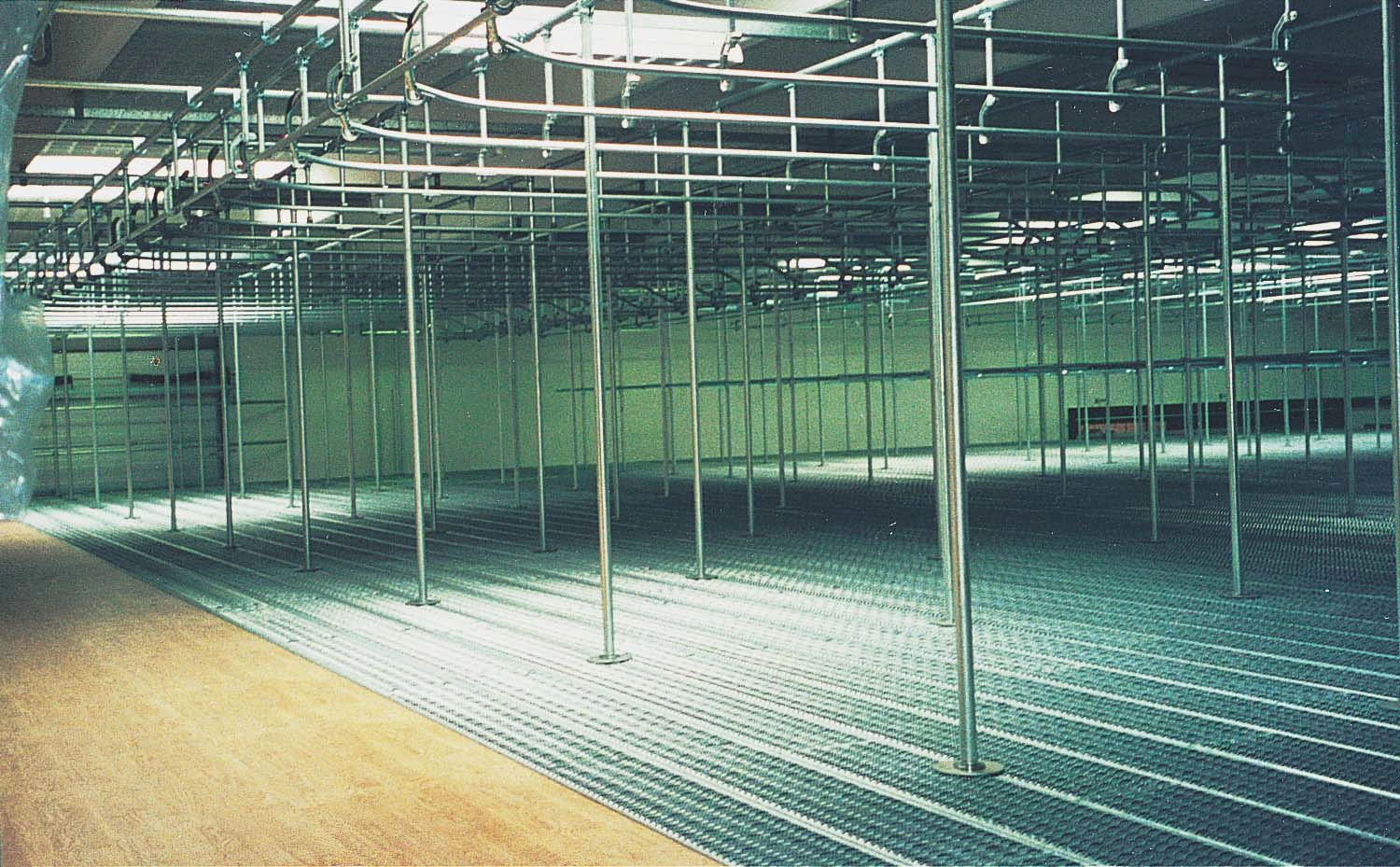

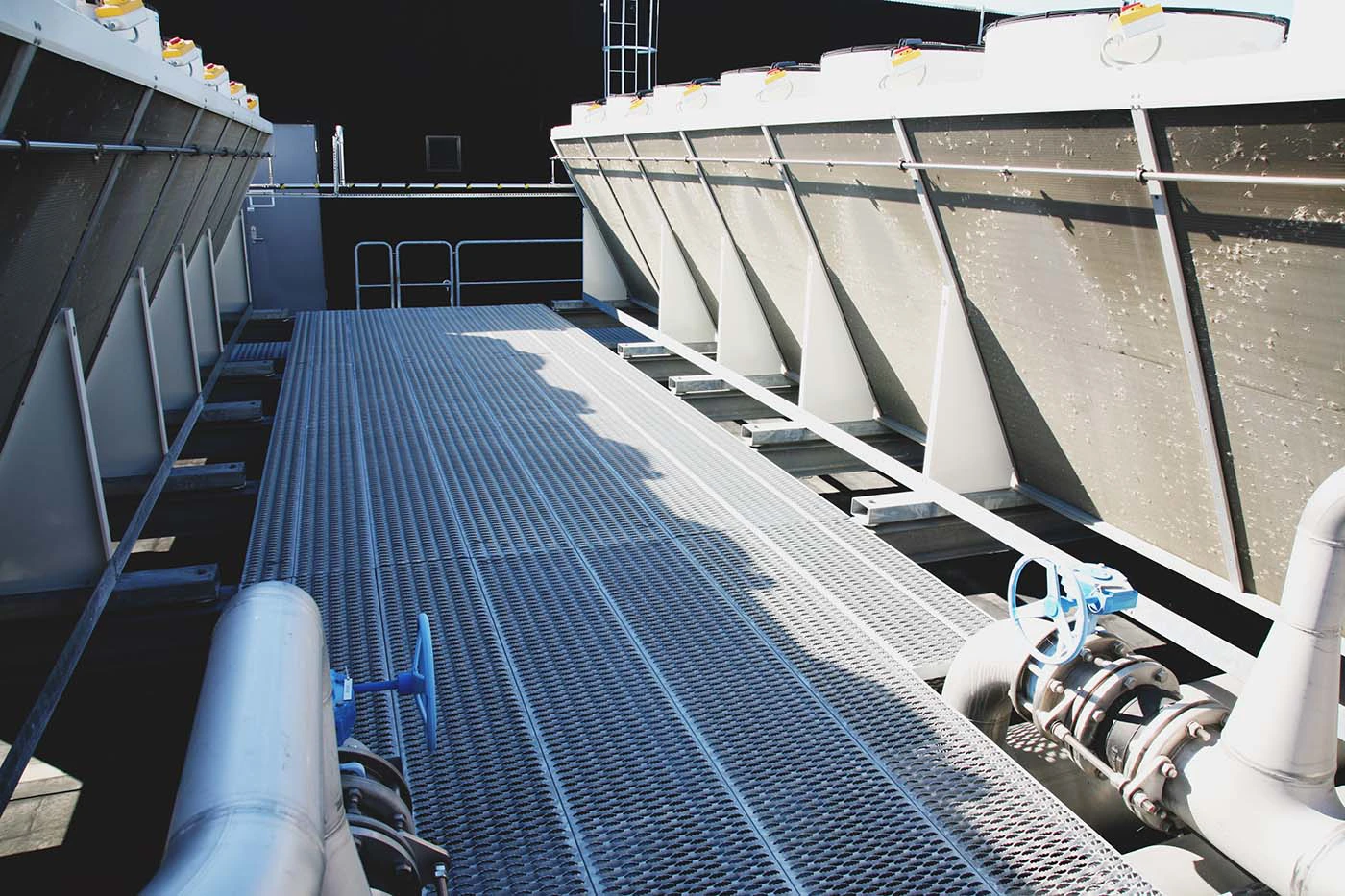

Slitsdurk används till industrigolv, trappor, gångbroar och ramper, men fyller behov i de flesta miljöer inomhus och utomhus. Konstruktionen har hög bärighet, trots låg vikt. Produceras i en helautomatisk process med hög kapacitet och precision. Durken tillverkas i väderbeständig och underhållsfri varmförzinkad plåt, rostfritt eller aluminium.
Floby Durk har lång erfarenhet av olika typer av projekt. Vi ger dig råd för att hitta rätt typ av durk samt att rita upp, planera och projektera.
Varianter
Floby Durk har ett stort och flexibelt sortiment. Traditionella standardlösningar, men också varianter av trappformer, material, träslag, durk, stolpar, räckeslösningar, ytbehandlingar. Det ger dig alla valmöjligheter att utforma något unikt som passar in och passar just dig.
Durkvarianter

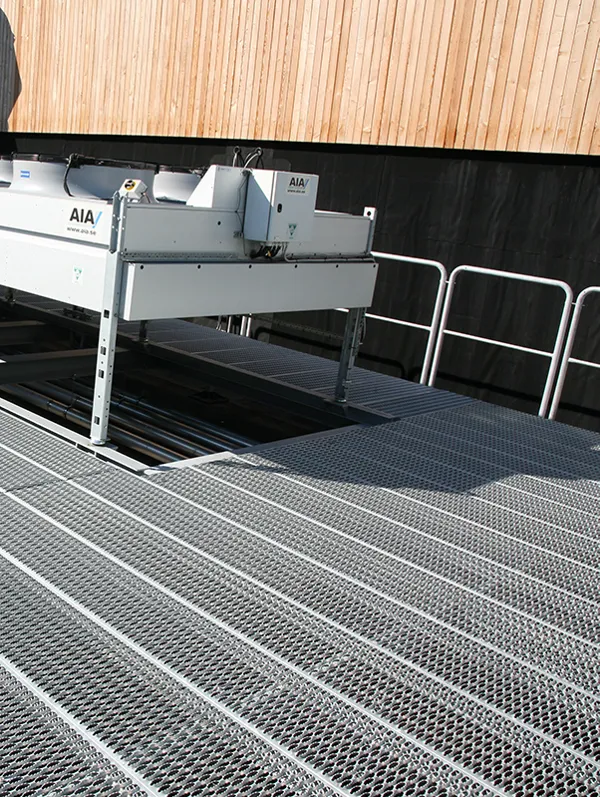

Med låg vikt och hög bärighet är durk perfekt för entréer, industrigolv, trappor, gångbroar och ramper i de flesta miljöer både inomhus och utomhus. Floby Durk är specialister på väderbeständig och underhållsfri durk.
Vi har lång erfarenhet av alla typer av projekt och hjälper dig att hitta rätt typ av durk samt att rita upp, planera och projektera.

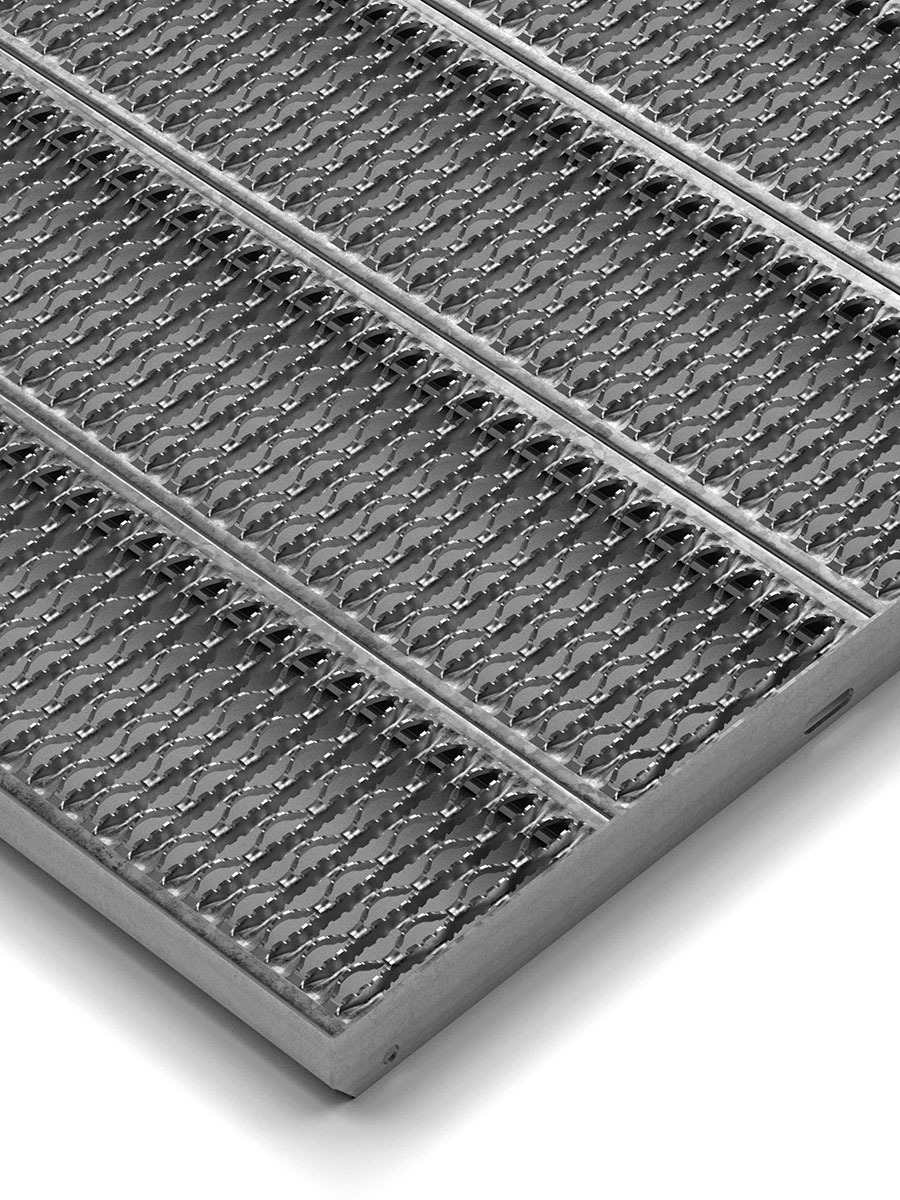

Slitsdurk Standard

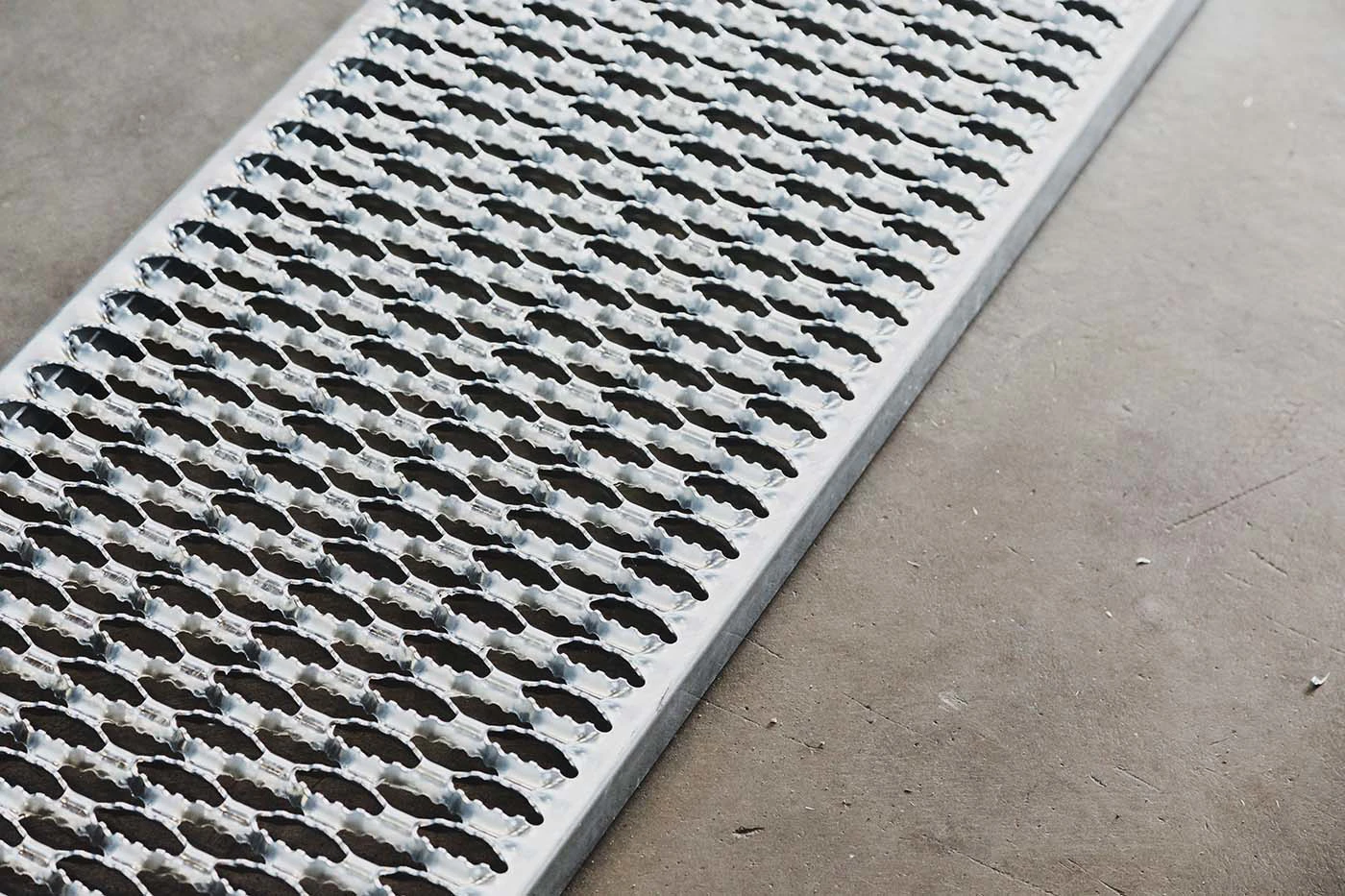

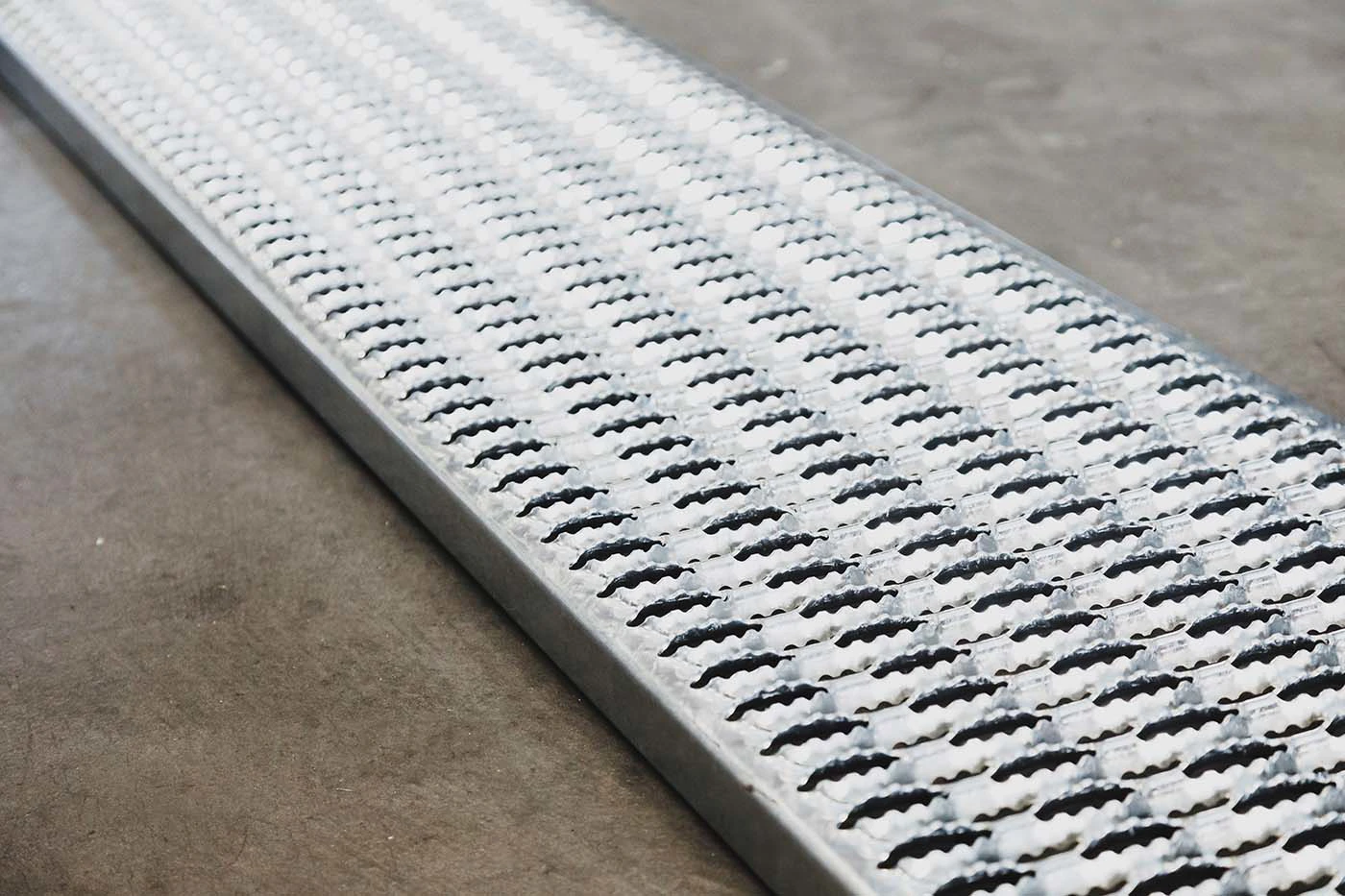

Floby slitsdurk tillverkas som standard av 2 mm stålplåt. Tillverkningsprocessen är helt automatiserad och utgår från coils (plåt i rulle). Plåten stansas, bockas och kapas till exakt mått.
Storlek

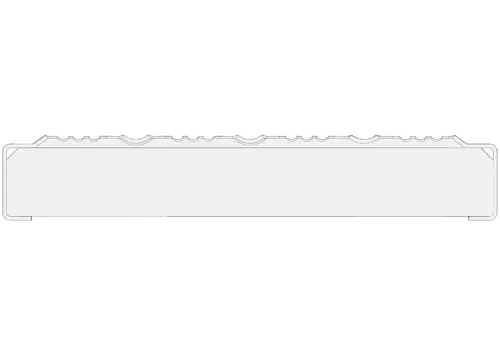

Slitsdurkarna tillverkas i bredder från 130 till 500 mm och i längder upp till 4 meter. Standardlängd är 3 meter, maximal längd som kan bockas är 4 meter. Längder över 3 meter kan vi offerera och tillverka vid större batcher. Mönstret på slitsarna är alltid 25mm smalare än durkbredden. Kapning av slitsdurkens längdmått baseras på delning 15mm ex. L=2895 - 2910 - 2925mm. Vid beställning kan slitsdurk förses med kantstång.
| Bredd x höjd (mm) | Artikelnummer | Ytbehandling | Vikt (kg/lpm) |
|---|---|---|---|
| 130 x 40* 130 x 40* 130 x 70* 130 x 70 190 x 40* 190 x 40* 190 x 70* 190 x 70 |
SD1304020 SD13040201 SD1307020 SD13070201 SD1904020 SD19040201 SD1907020 SD19070201 |
Obehandlad Fzv Obehandlad Fzv Obehandlad Fzv Obehandlad Fzv |
3,3 3,6 4,2 4,7 4,0 4,4 4,9 5,4 |
| 250 x 40* 250 x 40* 250 x 70* 250 x 70 |
SD2504020 SD25040201 SD2507020 SD25070201 |
Obehandlad Fzv Obehandlad Fzv |
4,7 5,2 5,6 6,2 |
| 310 x 40* 310 x 40* 310 x 70* 310 x 70 370 x 40* 370 x 40* 370 x 70* 370 x 70 |
SD3104020 SD31040201 SD3107020 SD31070201 SD3704020 SD37040201 SD3707020 SD37070201 |
Obehandlad Fzv Obehandlad Fzv Obehandlad Fzv Obehandlad Fzv |
5,4 5,9 6,3 7,0 6,1 6,7 7,0 7,7 |
| 430 x 40* 430 x 40* 430 x 70* 430 x 70 |
SD4304020 SD43040201 SD4307020 SD43070201 |
Obehandlad Fzv Obehandlad Fzv |
6,8 7,5 7,9 8,7 |
| 500 x 40* 500 x 40* |
SD5004020 SD50040201 |
Obehandlad Fzv |
7,6 8,4 |
* Lagerförd längd 3 m = standardlängd
YtbehandlingVarmförzinkning enligt SS-EN ISO 1461 är den helt dominerande ytbehandlingen av Floby slitsdurk. Målad eller obehandlad durk kan även levereras.
Lätt
Floby slitsdurk tillverkas som "plank", vilket innebär att även långa durkar är lätta att hantera vid montage. Durken blir aldrig tyngre än att man kan bära den.

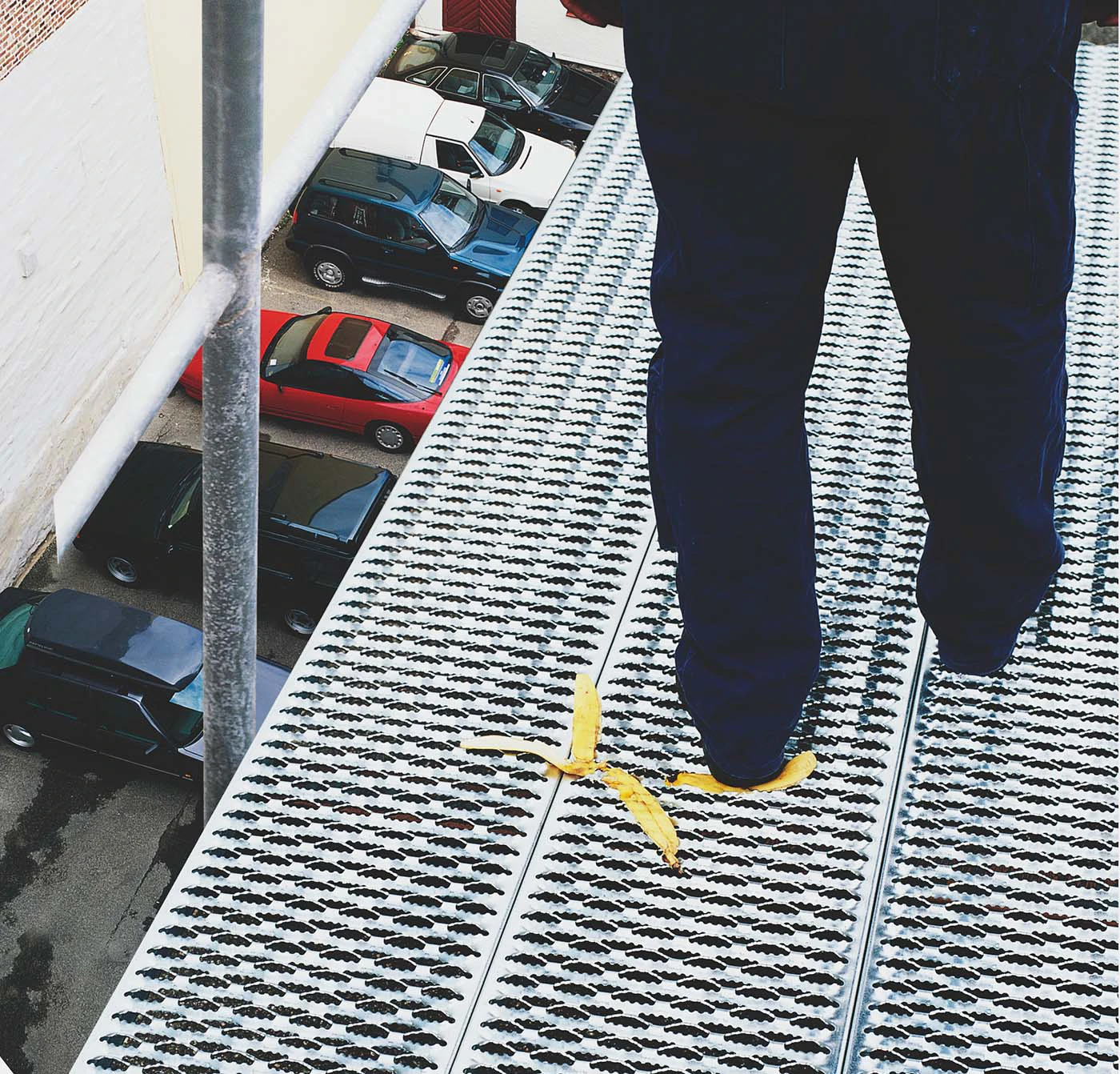

Halksäker

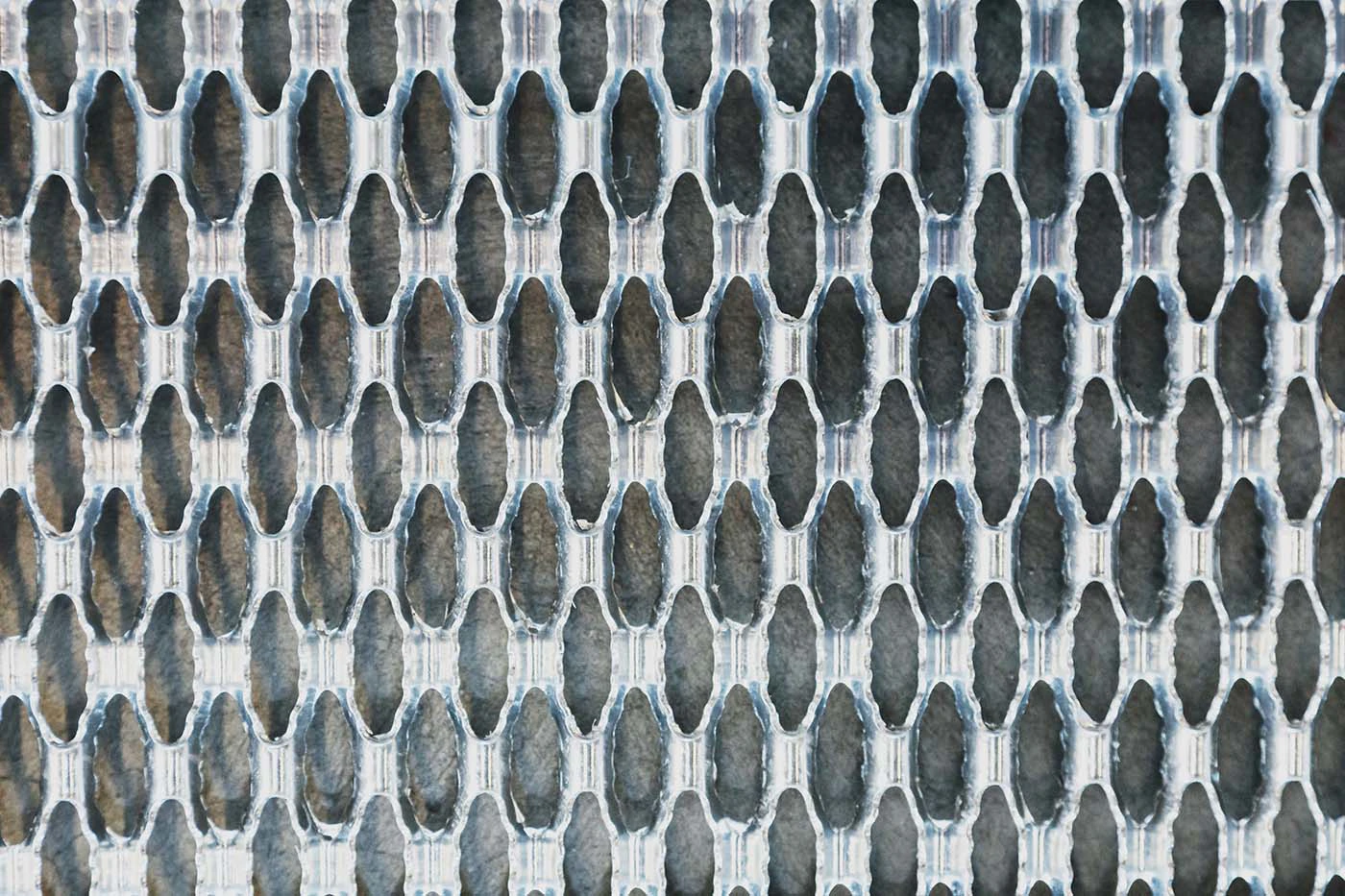

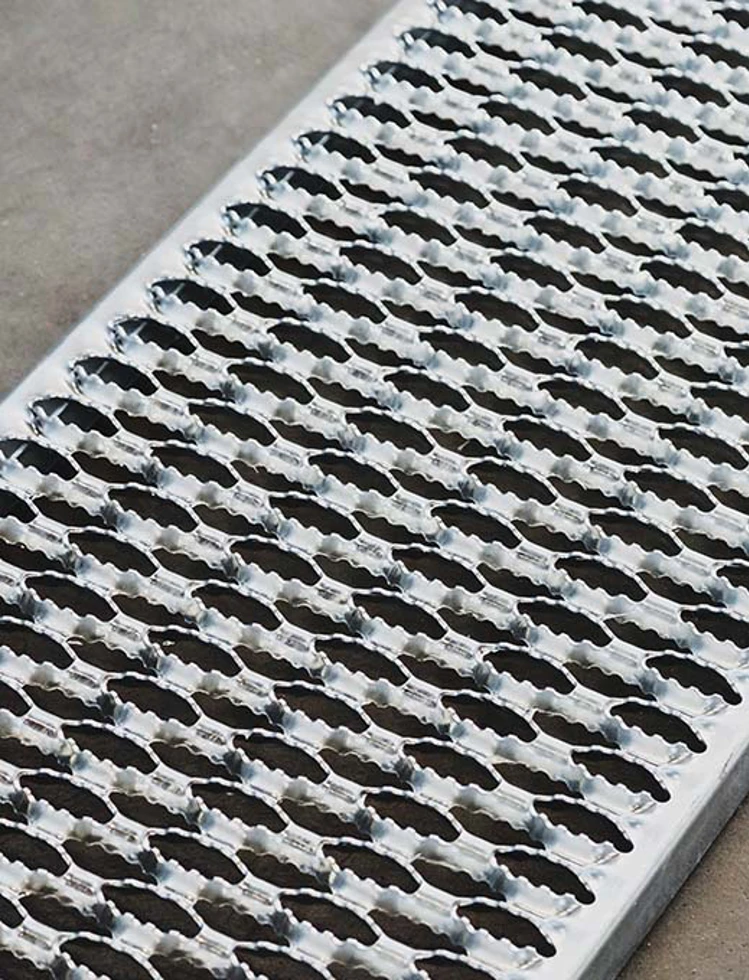

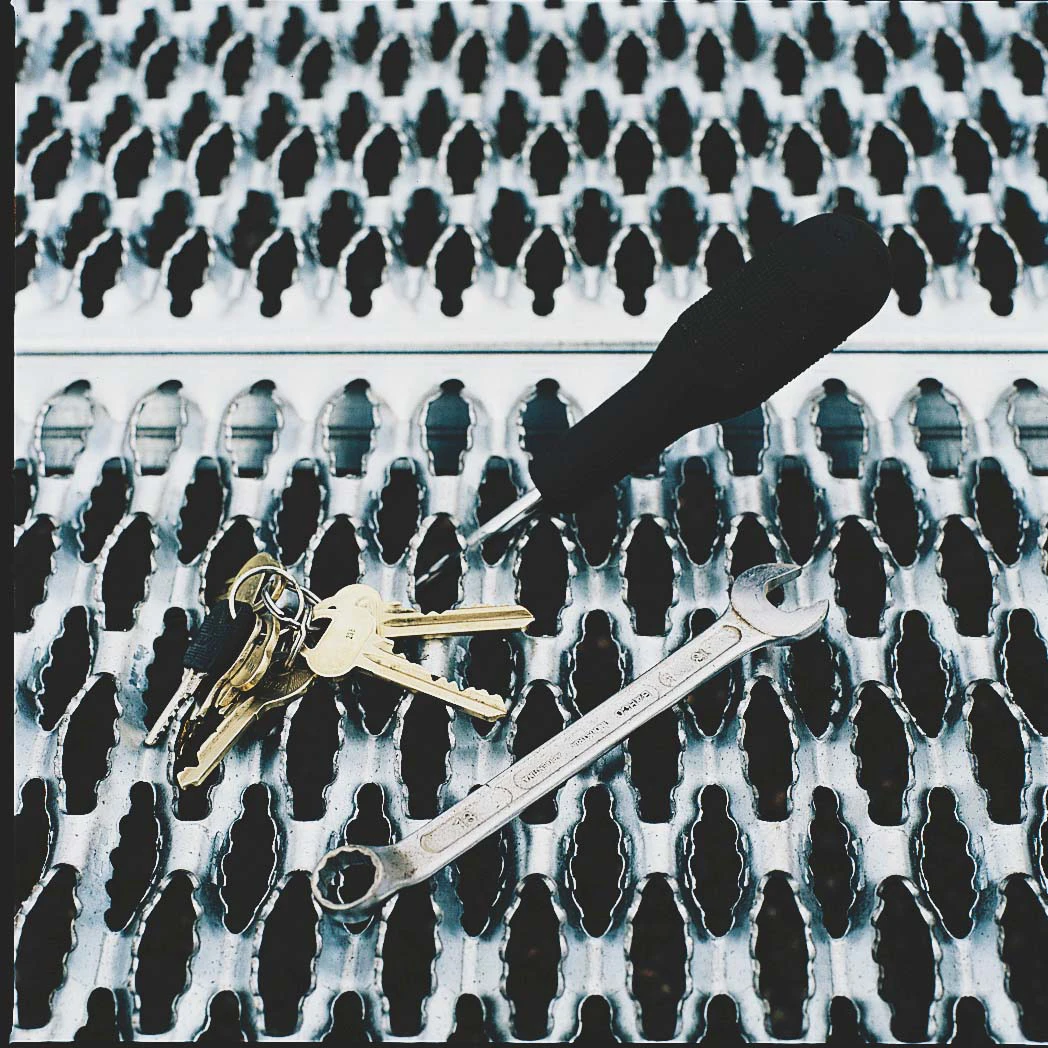

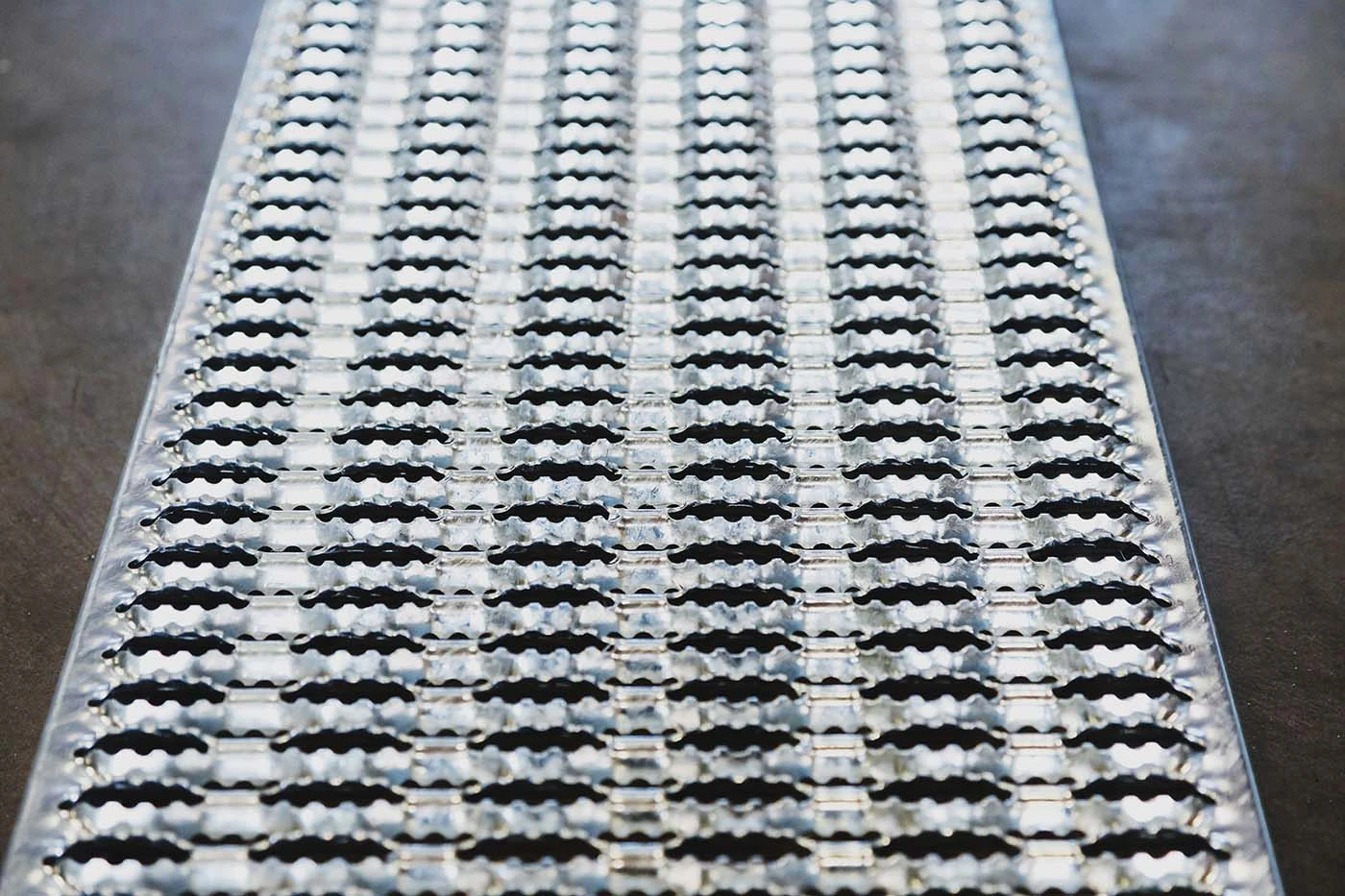

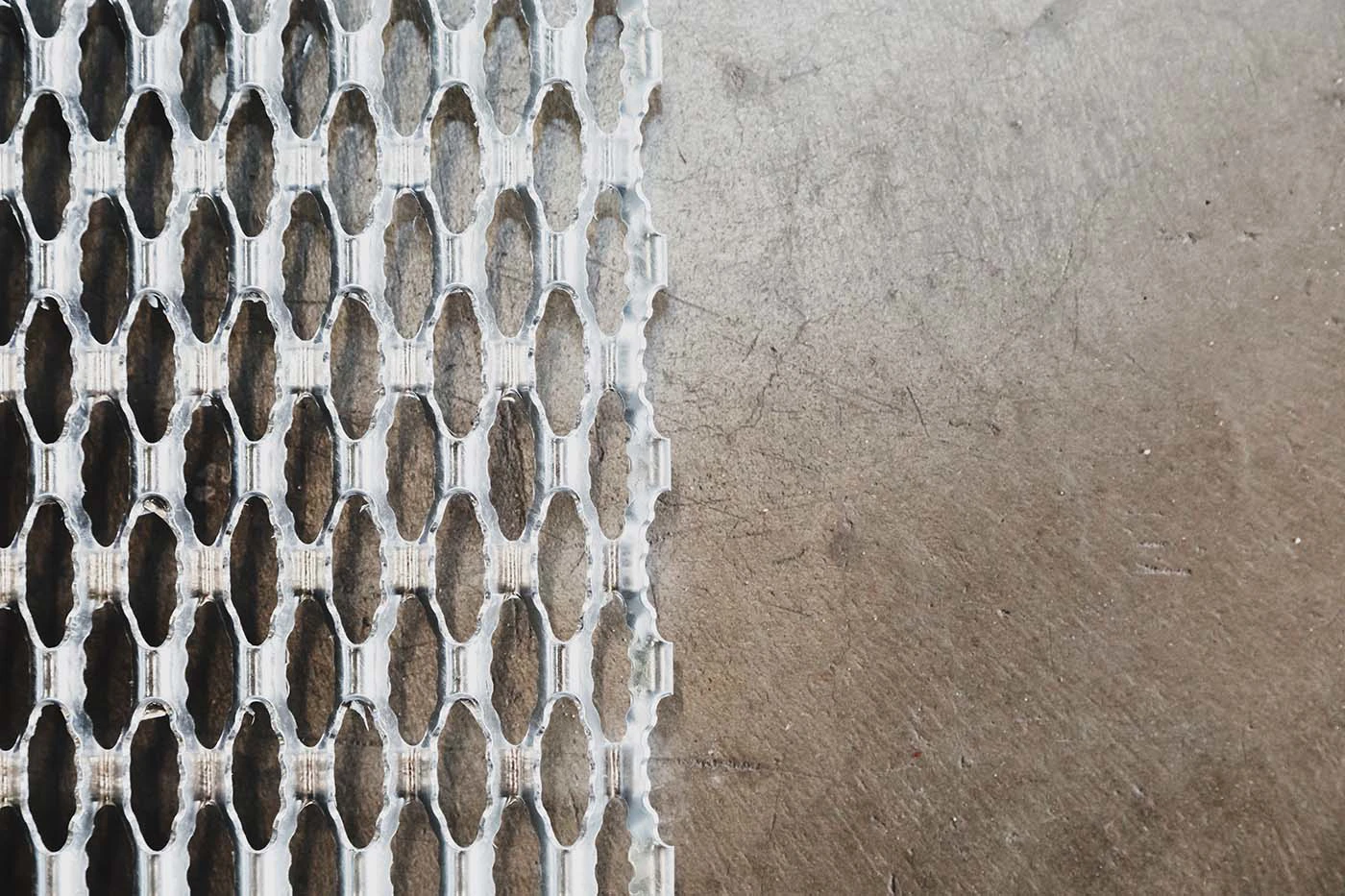

Floby slitsdurk tillverkas som standard med tandade slitsar, vilket ger en maximal halksäkerhet.
Hög bärförmåga
Som framgår av belastningstabellen har durkarna mycket hög bärförmåga. Floby slitsdurk tillverkas som standard i två olika höjder - 40 och 70 mm.
Säker masköppning
I vissa miljöer, tex. i offshoreindustrin, finns krav på att en kula med diametern 15 mm inte skall kunna falla igenom maskorna. Floby slitsdurk har en masköppning på 45 x 14 mm.
Slitsdurk i rostfritt och aluminium
Rostfritt
Slitsdurk av rostfritt stål (EN 1.4404 TYPE 316) är en syrabeständig durk. Den har mycket goda korrosionsegenskaper och används vid svåra förhållanden t.ex. varma syror, sur miljö och kustområden.
Slitsdurken tillverkas av 1,5 mm tjockt material i bredder upp till 250 mm.
| Bredd x höjd (mm) | Artikelnummer | Vikt (kg/lpm) |
|---|---|---|
| 130 x 40 130 x 70 190 x 40 190 x 70 250 x 40 250 x 70 |
SDR13040 SDR13070 SDR19040 SDR19070 SDR25040 SDR25070 |
2,6 3,3 3,2 3,9 3,8 4,5 |
Aluminium
Slitsdurk av aluminium (EN AW 5754) erbjuder utmärkt beständighet mot havsvatten och industriella, förorenade atmosfärer. Tack vare dess förbättrade hållfasthetsegenskaper används den allmänt i golvtillämpningar.
Slitsdurken tillverkas av 3 mm tjockt material i bredder upp till 370 mm.
| Bredd x höjd (mm) | Artikelnummer | Vikt (kg/lpm) |
|---|---|---|
| 130 x 40 130 x 70 190 x 40 190 x 70 250 x 40 250 x 70 310 X 40 310 X 70 370 X 40 |
SD13040 SD13070 SD19040 SD19070 SD25040 SD25070 SD31040 SD31070 SD37040 |
1,7 2,1 2,1 2,6 2,6 3,0 3,0 3,5 3,5 |
Belastningstabell Slitsdurk av stål och aluminium
Tabellen visar max. last i kN/panel.
Nedböjning 1/200 av spännvidden (max. 10 mm)
Q = Likformigt fördelad last (kN/panel)
P = Punklast på mitten med sträckning 200 mm i längdriktning och hela panelens bredd (kN/panel)
Tabellens stålvärden är baserade på (σ till) 190 N/mm2. Säkerhetsfaktor till sträckgräns 1,5.
Aluminium kvalitet AlMg3 H22.
| Durkhöjd | Material | Last | Spännvidd mm | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 | |||
| 40 | Stål 2 mm | Q | 6,8 | 5,6 | 4,8 | 4,2 | 3,7 | 3,3 | 2,7 | 2 | 1,6 | 1,3 | 1 | 0,8 | |
| P | 3,4 | 2,8 | 2,4 | 2,1 | 1,9 | 1,7 | 1,4 | 1,2 | 1 | 0,8 | 0,7 | 0,5 | |||
| 40 | Alum. 3 mm | Q | 5 | 4,2 | 3,6 | 3,1 | 2,5 | 2 | 1,4 | 1 | 0,8 | 0,6 | |||
| P | 3,1 | 2,5 | 2,1 | 1,8 | 1,6 | 1,3 | 0,9 | 0,7 | |||||||
| 70 | Stål 2 mm | Q | 16,8 | 14 | 12 | 10,5 | 9,3 | 8,4 | 6,9 | 5,9 | 5,2 | 4,5 | 4 | 3,4 | 2,6 |
| P | 8,4 | 7 | 6 | 5,3 | 4,7 | 4,2 | 3,5 | 3 | 2,6 | 2,3 | 2 | 1,8 | 1,5 | ||
| 70 | Alum. 3 mm | Q | 12,8 | 10,7 | 9,1 | 8 | 7,1 | 6,4 | 5,3 | 4,5 | 3,4 | 2,7 | 2,2 | 1,7 | 1,3 |
| P | 8 | 6,4 | 5,3 | 4,6 | 4 | 3,6 | 2,9 | 2,5 | 2,1 | 1,7 | 1,4 | 1,1 | 0,8 | ||
Formel för omräkning till kN/m2
| 1000² x likformigt fördelad last | |
| durkbredd x spännvidd = kN/m2 | |
| Exempel | |
| Durkhöjd | 40 mm |
| Spännvidd | 800 mm |
| Durkbredd | 250 mm |
| Last enl. tabell | 4,2 kN/panel |
| 1000² x 4,2 | |
| 250 x 800 | = 21 kN/m2 |
| Durkbredd | Vikt kg/lpm | |||
|---|---|---|---|---|
| Stål, ob. | Alum. | |||
| 130x40 190x40 250x40 310x40 370x40 430x40 500x40 |
3,3 4,0 4,7 5,4 6,1 6,8 7,6 |
1,7 2,1 2,6 3,0 3,5 |
||
| 130x70 190x70 250x70 310x70 370x70 430x70 |
4,2 4,9 5,6 6,3 7,0 7,9 |
2,1 2,6 3,0 3,5 |
||

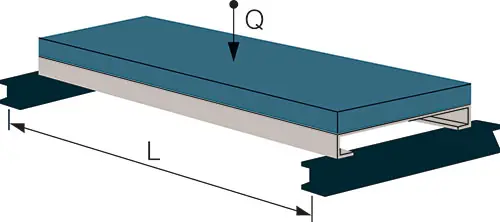

Utbredd last
Q = tillåten likformigt fördelad last (kN/m²)

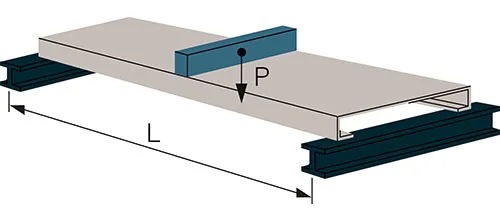

Linjelast
P = tillåten linjelast (kN/m)
Montering och projektering av slitsdurk
All durk bör förankras mot underredet. Floby slitsdurk kan förankras på olika sätt med hjälp av lagerförda infästningsdetaljer.

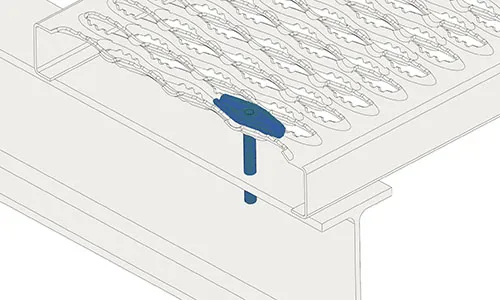

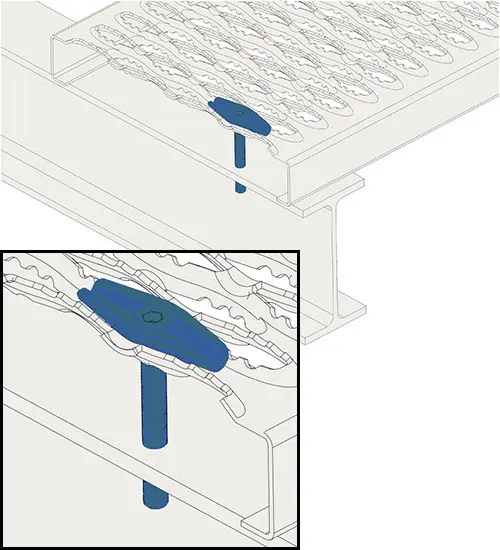

Bricka med gängpressad skruv. Hål borras i underredet.

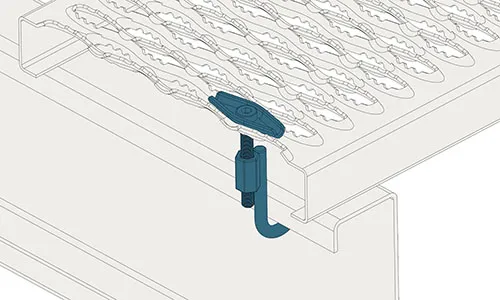

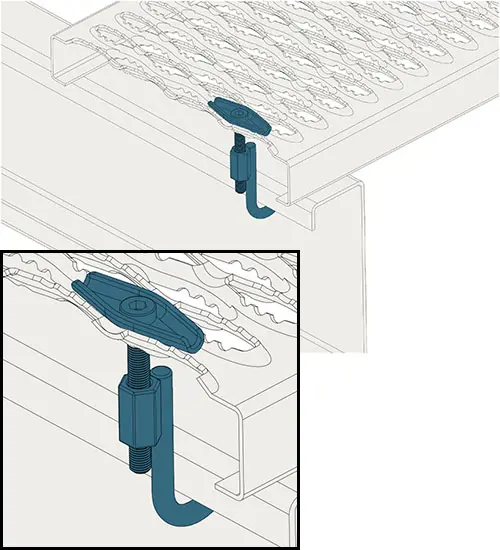

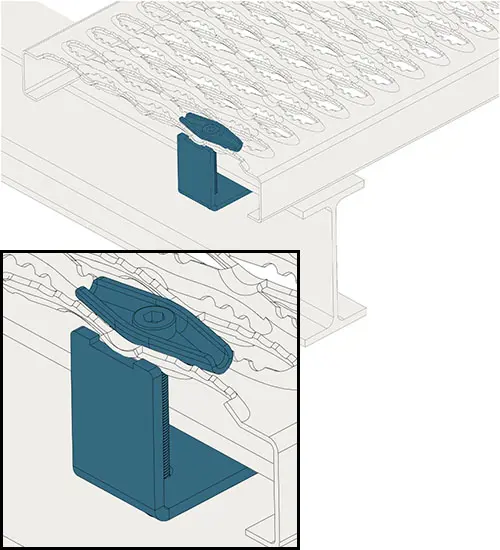

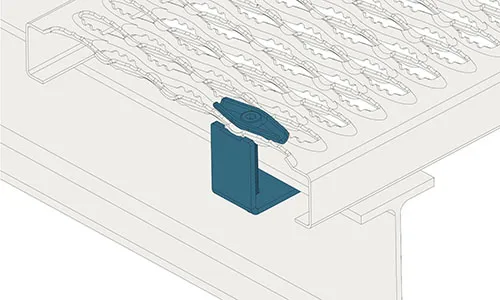

Komplett fästklammer som monteras utan hål i underredet.
Projektering
Ofta måste slitsdurken passas till, förses med urtag, sparklister etc. Bästa resultat erhålles om detta görs vid tillverkningen, före varmförzinkning. Floby Durk hjälper till med projektering och uppritning.

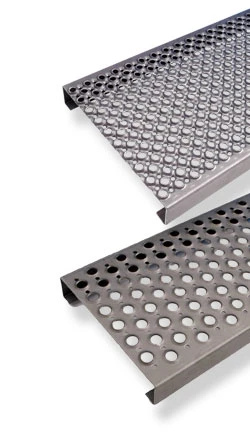

Håldurk
Håldurk tillverkas i samma höjder och längder som slitsdurk. Håldurk kan även tillverkas i andra former och mönster.

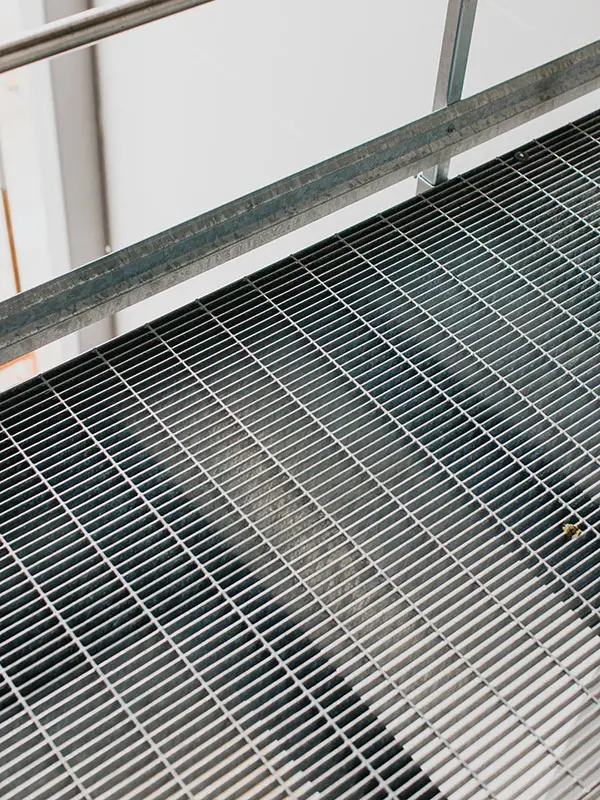

Svensktillverkad pressvetsad gallerdurk tillverkas i en mängd olika maskvidder och höjder för att passa era behov. Gallerdurken finns lagerförd men kan även måttbeställas med olika bärstångshöjder, maskvidder och format. Gallerdurken finns för många olika ändamål.
